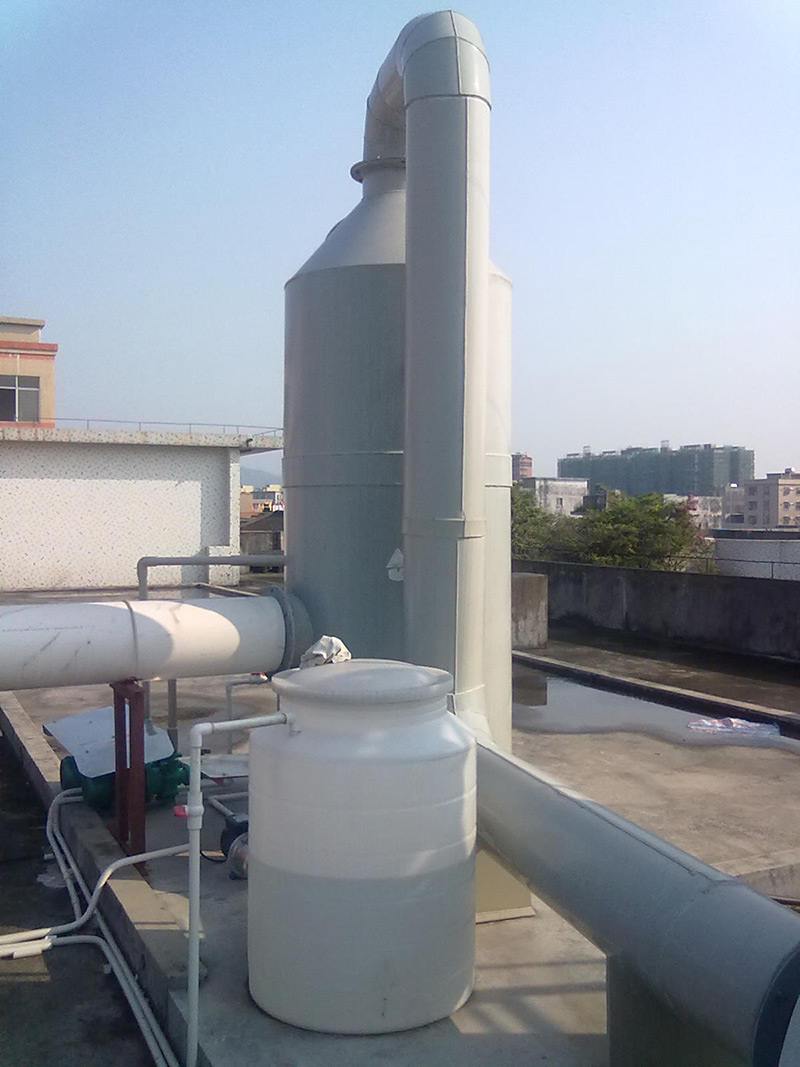

废气净化塔是气液逆流运行,抽出的废气由塔底入口进入塔体,自下而上穿过填料层,最后从塔顶管道出口经防腐蚀风机排出。中和药水在塔顶通过液体分布器,均匀地喷淋到填料层中,沿着填料层表面向下流动直到塔底,由管道排出塔外,由防腐循环泵循环工作。由于上升废气和下降吸收剂在填料层中不断接触,所以上升气流中溶质的浓度越来越低,到塔顶时已达到吸收要求后排出塔外。相反下降液体中的介质浓度越来越高,到塔底时达工艺条件要求,排出塔外另行进行处理。
1.塔体
塔体的选材采用防腐蚀PP制造、耐老化、外观好。
2.喷淋系统
喷淋系统是由管线(路)喷淋架及喷头组成。管线(路)及喷淋架采用成型PP管焊制,喷头采用多层螺旋式不堵塞喷头,材料为PVC或PP。该喷头它具有流量大,喷淋均匀,喷淋面积大,不堵塞等特点。
3.填料
塔内的填料能提供足够大的表面积,促进气相充分接触:
要有较大的比表面积;有较高的传质速率;良好的温润性能及有利于气液均匀分布;较好的空隙率,气液通过能力和气流阻力小;高的机械强度,耐腐蚀,易清洗而不易破碎。
4、药剂的添加
利用药剂自动添加装置对各废气处理塔投加针对性药剂,对各类废气进行有效处理或中和。
