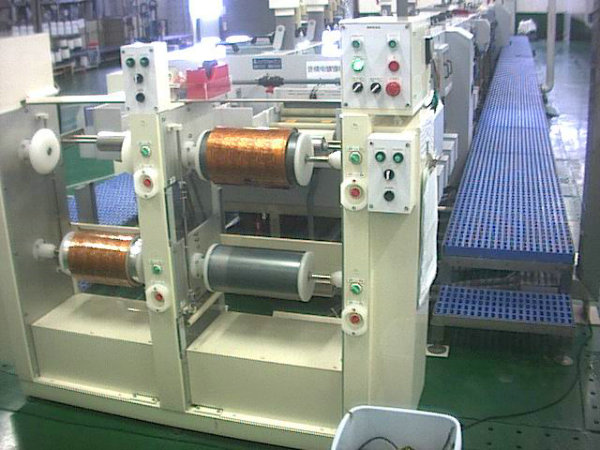

• 名称:覆晶薄膜镀铜设备
  • 浏览次数:
  • 产品简介: 1.新一代封装技术COF(Chip On Flex or Chip On Film)封装由于其满足短小轻薄发展趋势成为平板显示器驱动IC封装的主要方式之一。镀铜法是聚酰亚胺薄膜经过各种预处理后,在薄膜上溅射铜或其

    1.新一代封装技术COF(Chip On Flex or Chip On Film)封装由于其满足短小轻薄发展趋势,成为平板显示器驱动IC封装的主要方式之一。镀铜法是聚酰亚胺薄膜经过各种预处理后,在薄膜上溅射铜或其他金属形成薄地导电层,再用湿式电解电镀法形成铜层。
    2. 生产条件
    项目 详细事项
    设备安装环境 温度 [℃] 常温
    湿度 [%] 一般环境湿度
    安装位置 满足设备放置
    设备能耗需求 额定电压 3相3线式 380V (电柜、火牛分别配独立开关)
    额定频率 50 Hz
    额定功率           KW
    停电保护       PC计算机附带ups后被电源
    压缩空气 5.0 ~ 6. 0 kgf/?
    CW  Water 供应压力: 1.0 ~  2.5 kgf/? ,
    供应温度: 14 ~ 22℃ (季节别差异发生)
    用量:1000L/Hr
    冷水 供应压力: 1.0 ~  3. 0 kgf/?
    供应温度: 7 ~ 11℃
    DI  Water 供应压力: 1.0 ~  2. 0 kgf/? ,
    供应时间60分以内
    排气 药水缸、铜缸有缸边抽风,整体环境抽风。
    吸入流速: 5~8Meter /sec
    排水 废液: 硫酸铜废水(UPVC管径日规Dia2")、综合废水(UPVC管径日规Dia2")。
    缸内排水时间60分以内
    水电到位 由客户提供各项需求管道接驳至设备1米范围内。
    设备外观 设备大小  (L)22000mm * (W)4900mm * (H)4000mm
    设备重量(kg) (           )
    基本规格 投入方向 由客户提供 □ Left → Right         □ Right→ Left
    设备颜色 颜色:机架不锈钢本色。电柜米白色。
    基本颜色以外颜色使用时候跟负责人协议
    Pass Line □ 下部 Space 280mm  (电镀设备)
    使用语言 繁体中文或简体中文。
    人机界面:简体中文
    安全确认 各项警告标语,硬件紧急开关及安全拉绳,传动机构都有安全覆盖。


    3、线路板规格
    No 项目 详细内容
    1 线路板尺寸 250 * 200mm  (标准)
    2 线路板厚度 Min  0.04mm  ~ Max 1.0mm
    3 孔尺寸 Min  Φ0.05mm  ~ Max Φ1.0mm
    通孔 AR 6 : 1 (90%);盲孔 AR 1 : 2 (80%)

    4、品质规格
    No 项目 详细内容
    1 平均厚度要求 12?
    COV≦6%
    2 板面镀铜厚度测试方法 测定位置: 按图示各边等距离15point(除边上下左右20mm)
    测定数量: 30 point/pnl(15point/side), 6pnl测定
    → Total 180 point 测定
    测定机板: 250mm × 200mm
    测定方法: Micro Section
    厚度偏差: ±10 %
    3 通孔能力 测定地方: 如图示 5point(除了上下左右 20mm 以外)
    Bitmap
     测定数量: 5 point/pnl, 3pnl测定→ Total section
     测定机版:  250mm × 200mm
    (包括0.075Φ,0.10Φ,0.15的机板)
     测定方法: 对各点做切片观察。
     通孔能力: ±100 %(详见下表)
    Bitmap


      · 最小通孔 φ: 0.25mm
      · 最大板厚 : 1.0mm
      · 最大纵横比= 6.4 : 1
    通孔计算:
    孔电镀厚度(5~10 最小值) / 表面厚度(1~4平均值) × 100%
