| 设备设计规格 | |||||
| No | 项目 | 详细内容 | |||
| 1 | 产能 | 产能: 11.5万平方呎/月 | |||
| 电镀厚度: 表面电镀厚度 12um | |||||
| 工作电流密度: 20 ASF | |||||
| 有效电镀长度: 16M | |||||
| 工作时间：每月550小时计算 ( 22小时 x 25天) | |||||
| 2 | 基本流程 | 上板→脱脂×5 →热水洗 →顶喷水洗→水洗 →微蚀×2→水洗→水洗 | |||
| →酸洗×2→预镀铜→镀铜→镀铜排出→顶喷水洗×2→水洗→下板 | |||||
| 3 | 操作方向 | 右 → 左(1台) | |||
| 4 | 安装地区 | ||||
| 5 | 设备尺寸 | (L)22000mm × (W)4900mm × (H)4000mm | |||
| 6 | 上/下料区 | 上、下板方式: 配合挂具手动上下板台 2套。 | |||
| 上、下板台材质:主体 SUS304材质，其余配合使用功能选取。 | |||||
| 上、下板台装置固定方式: | |||||
| 7 | 脱脂（×5） | 槽体材质： 12 mm PP 板。 | |||
| 缸内连续传动设计，增加浸泡时间。 | |||||
| 4支 4kwTeflon发热管，操作温度为 45℃。 | |||||
| 4组气缸冲击挂架除气泡震动装置。 | |||||
| 4组 1440W 28 Kz 超声波装置。 | |||||
| 1台磁力泵过滤机（0.4KW，20"x 4） | |||||
| 1套自动添加装置（计量泵式自动添加系统） | |||||
| 8 | 热水洗 | 槽体材质： 12 mm PP 板。 | |||
| 采用缸底打气搅拌设计。 | |||||
| 1组气缸冲击挂架除气泡震动。 | |||||
| 1组进水流量计。 | |||||
| 2组 4kw SUS316 发热管，操作温度为 50℃。 | |||||
| 9 | 顶喷水洗 | 槽体材质： 12 mm PP 板。 | |||
| 采用缸底打气搅拌设计。 | |||||
| 设顶喷管清洗阴极治具接触位置。 | |||||
| 1组气缸冲击挂架除气泡震动。 | |||||
| 10 | 水洗 | 槽体材质： 12 mm PP 板。 | |||
| 采用缸底打气搅拌设计。 | |||||
| 采用气缸冲击挂架除气泡震动。 | |||||
| 1组进水流量计。 | |||||
| 11 | 微蚀(x2) | 槽体材质： 12 mm PP 板。 | |||
| 1支4kw Teflon 发热管，操作温度为 30℃。 | |||||
| 1组PP冷冻管 | |||||
| 1台磁力泵过滤机（0.25KW，20"x 1） | |||||
| 气缸冲击挂架除气泡震动。 | |||||
| 12 | 水洗 | 槽体材质： 12 mm PP 板。 | |||
| 采用缸底打气搅拌设计。 | |||||
| 采用气缸打飞巴除气泡震动。 | |||||
| 13 | 水洗 | 槽体材质： 12 mm PP 板。 | |||
| 采用缸底打气搅拌设计。 | |||||
| 采用气缸打飞巴除气泡震动。 | |||||
| 1组进水流量计。 | |||||
| 14 | 酸洗(x2) | 槽体材质： 12 mm PP 板。 | |||
| 1台磁力泵过滤机（0.25KW，20"x 1） | |||||
| 采用气缸冲击挂架除气泡震动。 | |||||
| 15 | 镀铜投入缓冲/预镀 | 槽体材质： 15 mm PVC 板。 | |||
| 预镀配6个∮2.5"x32"圆钛篮连PP袋 | |||||
| 预镀配两组50mm宽x10mm厚x800mm长潜入式钛包铜扁 | |||||
| 预镀槽配1台100A 5V 开关式整流器，双面打电流 | |||||
| 双面控制喷流管道，配流量计。 | |||||

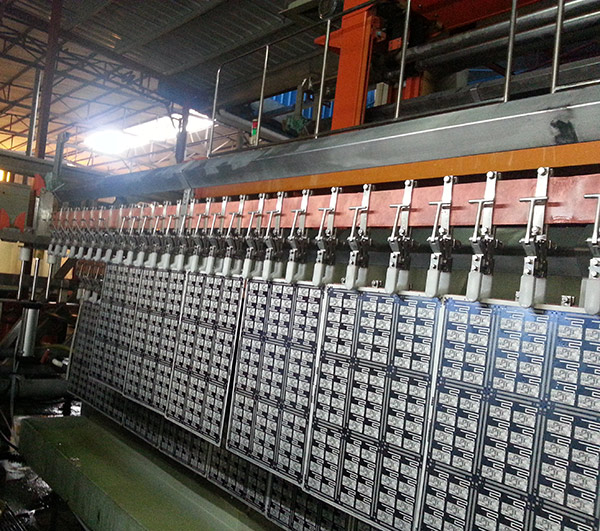

| 16 | 镀铜 (单列，有效电镀长度16米) | 槽体材质： 15 mm PVC 板。 | |||
| 镀铜槽设16米电镀有效长度。 | |||||
| 镀铜槽配3.75kw (30"x 18) 循环过滤装置2台，出口设流量计。 | |||||
| 镀铜槽配2.2 kw 磁力驱动循环泵16台，单面控制喷流管道，配流量计 | |||||
| 镀铜槽配16台500A 5V 开关式整流器，单面打电流。 | |||||
| 整流器电流输出最大值为 30ASF﹐量产电流密度为 20 ASF。 | |||||
| 镀铜槽配256个∮65mmx810mm长圆钛篮连双层PP袋，双挂勾及活动手柄，底部开孔。 | |||||
| 钛篮有固定PPN架(底盘式设计)，防止添加铜球掉进缸内。 | |||||
| 镀铜槽配16组50mm宽x10mm厚x2000mm长潜入式钛包铜扁 | |||||
| 可拆式阳极屏 | |||||
| 中间排水管道。 | |||||
| 采用缸底打气搅拌设计。 | |||||
| 17 | 镀铜排出缓冲 | 槽体材质： 15 mm PVC 板。 | |||
| 18 | 顶喷水洗 | 槽体材质： 12 mm PP 板。 | |||
| 采用缸底打气搅拌设计。 | |||||
| 设顶喷管清洗阴极治具接触位置。 | |||||
| 19 | 顶喷水洗 | 槽体材质： 12 mm PP 板。 | |||
| 采用缸底打气搅拌设计。 | |||||
| 设顶喷管清洗阴极治具接触位置。 | |||||
| 20 | 水洗 | 槽体材质： 12 mm PP 板。 | |||
| 采用缸底打气搅拌设计。 | |||||
| 1组进水流量计。 | |||||
| 21 | 出料段 | 采一次软板长夹具手动下料设计。 | |||
| 22 | 挂架准备 | 挂架暂存设计，充份时间更换挂架。 | |||
| 23 | 光泽剂添加 | 1套量杯式添加系统 | |||
| 24 | 脱脂补给 | 1套定量添加系统 | |||
| 25 | 镀铜副槽 | 槽体材质：10 mm PVC 板。 | |||
| 1500 L槽容积储存量 | |||||
| 2组钛冷冻管 | |||||
| 2X12Kw 钛发热管 | |||||
| 缸底打气搅拌 | |||||
| 26 | 碳处理系统 | 13,000L标准碳处理系统1套 | |||
